[WWDC2024] Create custom visual effects with SwiftUI

🏁 학습할 내용

• Scroll effect
• Color treatments
• View transitions
• Text transitions
• Metal shaders

---

📜 Scroll effect



스크롤 시, 적용할 수 있는 다양한 effect를 살펴보자



🛞 ScrollTransition

스크롤 시, 컨텐츠가 나타나고 사라질 때 적용할 전환 단계사이에 애니메이션을 적용



1️⃣  파라미터



configuration

• ScrollTransitionConfiguration 타입
• 전환의 동작 종류를 정의, 스크롤 위치 변화에 대한 보간을 어떻게 애님에이션을 할 지

  • .animated(_:): 불연속적 애니메이션
  • .interactive(timeCurve: ...): 연속적 애니메이션
  • .identity: 전환 애니메이션 사용 X



axis

• Axis 타입?
• 전환 기준 축
• nil일 경우, 가장 안쪽의 scrollView 축을 따라감



topLeading / bottomTrailing

• ScrollTransitionConfiguration 타입
• topLeading은 들어올 떄, bottomTrailing은 나갈 때 configuration을 지정
• 만약 첫번 째, configuration 파라미터를 이용하면, topLeading == bottomTrailing는 설정



transition closure

• 파라미터로 EmptyVisualEffect 와 ScrollTransitionPhase가 들어옴
• EmptyVisualEffect는 효과를 적용할 수 있는 래퍼 역할 다양한 effect modifer을 사용할 수 있음
• ScrollTransitionPhase는  스크롤 전환 상태를 알려줌
  • 상태는, .topLeading, .identity, .bottomTrailing이 존재
  • phase.isIdentity = 현재 content가 완전히 보이는 지
  • phase.value = 연속적으로, -1.0(topLeanig) -> 0.0(identity) -> 1.0(bottomTrailing)



🤖 예제 코드



1️⃣  원형 캐러셀

    ScrollView(.horizontal) {
      LazyHStack(spacing: 22) {
        ForEach(colors, id: \.self) { color in
          RoundedRectangle(cornerRadius: 10)
            .fill(color)
            .frame(width: 200, height: 100)
            .scrollTransition { content, phase in
              content
                .rotationEffect(.degrees(phase.value * 2))
                .offset(y: phase.isIdentity ? 0 : 8)
            }
        }
      }
      .scrollTargetLayout()
    }
    .contentMargins(.horizontal, 44)
    .scrollTargetBehavior(.paging)





2️⃣  Parallax Effect





    ScrollView(.horizontal) {
      LazyHStack(spacing: 22) {
        ForEach(colors, id: \.self) { color in
          ZStack {
            Circle()
              .fill(color)
              .scrollTransition(axis: .horizontal) { content, phase in
                content
                  .offset(x: phase.value * -250)
              }
          }
          .containerRelativeFrame(.horizontal)
          .clipShape(RoundedRectangle(cornerRadius: 32))
        }
      }
      .scrollTargetLayout()
    }
    .contentMargins(.horizontal, 32)
    .scrollTargetBehavior(.paging)



✨ VisualEffect



픽셀 기반 효과를 제어할 수 있게 해주는 인터페이스



1️⃣  파라미터



effect closure

• 파라미터로 EmptyVisualEffect 와 Geometry Proxy 가 들어옴
• GeometryProxy를 이용해, 다양한 좌표 기준으로 effect 적용가능



2️⃣  hueRoation



뷰에 hue rotation effect를 적용함, HSL(색상, 채도, 명도) 색상 모델의 Hue(색상 각도)를 회전

Saturation(채도) 나 Lightness(명도)는 변하지 않음



스크롤 시, 변화는 y offset을 이용하여 hueRotation을 적용해보자.



    ScrollView(.vertical) {
      ForEach(0..<100) { _ in
        RoundedRectangle(cornerRadius: 24)
            .fill(.purple)
            .containerRelativeFrame(.horizontal)
            .frame(height: 100)
            .visualEffect({ content, proxy in
                content
                    .hueRotation(Angle(degrees: proxy.frame(in: .global).origin.y / 10))

            })
      }
    }





---

🎨 Color treatments



📘 이전에 제공하고 있는 다양한 색깔관련 인터페이스

• Gradient
• Color Control
• Blend Mode



🥅 Mesh Gradient

iOS18부터, 제공되는 새로운 Gradient
동적 배경을 적용하거나, 표면에 시각적 구분을 추가할 때 유용함



🧐 원리



메시 그레디언트는 점의 그리드 형태로 구성됨



각 점은, 각 색상과 연관되어 있고, 이 그리드 내 색상 사이를 보간하여, 색을 채운다.



여기서 점의 위치를 원하는 대로 옮겨, 아름다운 색상효과를 만들어냄



원리를 설명할 때 중요한 개념은 바로 SIMD2다.





SIMD는 Single Instruction, Multiple Data의 약자로

하나의 명령어로 여러 데이터를 동시에 처리하는 기술





여기서, SIMD2는 2개의 스칼라를 값을 담는 벡터를 의미한다.

즉 2쌍으 데이터 구조를 동시에 계산한다.



MeshGradient는 각 점의 위치를 2차원으로 나타내기때문에, SIMD2를 이용해 빠르게 계산된다.



import simd

let a = SIMD2<Float>(1.0, 2.0)
let b = SIMD2<Float>(3.0, 4.0)

// 벡터 덧셈
let c = a + b  // SIMD2<Float>(4.0, 6.0)

// 스칼라 곱
let d = a * 2  // SIMD2<Float>(2.0, 4.0)

// 내적(dot product)
let dot = simd_dot(a, b)  // 1*3 + 2*4 = 11





🤖 예제 코드

MeshGradient(
    width: 3,
    height: 3,
    points: [
        [0.0, 0.0], [0.5, 0.0], [1.0, 0.0],
        [0.0, 0.5], [0.9, 0.3], [1.0, 0.5],
        [0.0, 1.0], [0.5, 1.0], [1.0, 1.0]
    ],
    colors: [
        .black,.black,.black,
        .blue, .blue, .blue,
        .green, .green, .green
    ]
)

---

🎉 View transitions



🧩 역할

Transistion은 변경된 내용과 변경 사항이 발생한 이유에 대한 정보를 제공할 떄 도움이 된다.



♻️ 커스텀 Transition 만들기

Transition 프로토콜을 채택한 후, body에서 여러가지 effect를 적용

이 때, phase(동작 시점)를 통해 effect를 분기할 수 있음

struct Twirl: Transition {
    func body(content: Content, phase: TransitionPhase) -> some View {
        content
            .scaleEffect(phase.isIdentity ? 1 : 0.5)
            .opacity(phase.isIdentity ? 1 : 0)
            .blur(radius: phase.isIdentity ? 0 : 10)
            .rotationEffect(
                .degrees(
                    phase == .willAppear ? 360 :
                        phase == .didDisappear ? -360 : .zero
                )
            )
            .brightness(phase == .willAppear ? 1 : 0)
    }
}

---

💬 Text Transitions



이번 영상 Top2로 어려웠던 것 같다. 한번 실제로 써보면 진짜 좋은 UI/UX를 제공할 수 있는 좋은 기술인 것 같다.



🧱 구성 요소

• TextRenderer
• Text.Layout



✏️ TextRenderer



🧩 역할

• View 트리 전체에서, SwiftUI 텍스트가 그려지는 방식을 커스텀할 수 있는 강력한 프로토콜
• 애니메이션 역시 적용할 수 있음

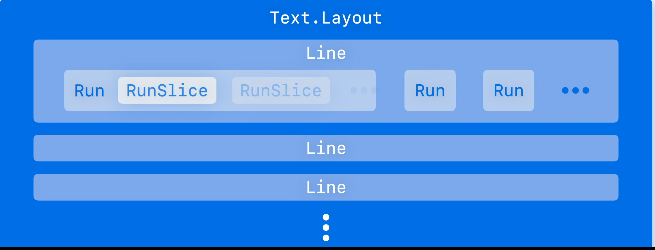

🔠 Text.Layout



🧩 역할

• 텍스트의 전체 레이아웃 정보
• 위치, line, 글리프 메트릭 정보 등..



TextKit2 개념이 조금 들어가는데, 여기서 간단하게만 정리하고 가자.



🧱 구성 요소

• TypographicBounds: 텍스트 레이아웃 전체의 bounds
  • origin, width, ascent 등...
• Line: 한 줄을 나타내는 구조
  • "Hello "(bold)  "SwiftUI" + " World"
    • Line 1: "Hello SwiftUI"
    • Line 2: "World"
• Run: 한 Line 안에서 동일한 스타일이 적용된 연속적인 글리프 묶음
  • 스타일 변경점 마다 끊어진 조각
    • "Hello "     → run 1 (regular)
    • "SwiftUI"    → run 2 (bold)
    • " World"     → run 3 (regular)
• RunSlice: Run의 일부 조각을 잘라낸 것
  • 즉 Run 내부의 특정 문자범위를 더 세밀하기 조작하기 위한 구조
    • "SwiftUI"
    • S | w | i | f | t | U | I



구조	의미	단위	사용 목적
TypographicBounds	전체 기하 정보	전체 텍스트	정확한 크기 계산, 정렬
Line	텍스트의 한 줄	줄 단위	줄바꿈 처리, 줄별 효과
Run	스타일이 동일한 연속 구간	스타일 단위	bold/italic 등 스타일별 처리
RunSlice	Run의 일부	글리프 단위	글자별 애니메이션/강조



"Hello SwiftUI World"

Text.Layout
 ├─ TypographicBounds (텍스트 전체 크기)
 ├─ Line 1
 │    ├─ Run 1: "Hello "
 │    ├─ Run 2: "SwiftUI" (bold)
 │    └─ Run 3: " World"
 │
 └─ … (다음 줄)


 Run 2: [ S w i f t U I ]
          \______/
          RunSlice



🤖 실습 코드

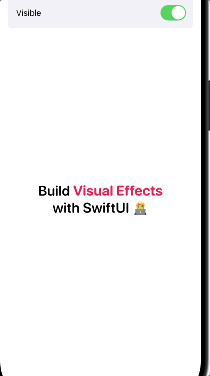

▶️ 목표

아래와 같은 Text Transition을 만드는게 목표

사라지거나 나타낼 때, 차례대로 나타나면서 트랜지션을 적용하는 것



📊 구현 단계

• 커스텀 Text Render
• Transition 채택
• TextAttribute 구현채 만들기
• 뷰에 적용하기



🖨️ 커스텀 Text Render 구현하기



랜더러는 Text가 어떻게 그려질 지 정의한다.

• 핵심은 이전에 배운 Animatable 프로토콜도 함께 채택해서, 보간될 값을 정의한다.
• 여기서는, 애니메이션 재생 시간이 된다.
• 또한 draw함수에서 실질적으로 그려질 때, 효과를 적용한다.

struct AppearanceEffectRenderer: TextRenderer, Animatable {


    var elementDuration: TimeInterval // 글자 하나가 애니메이션되는 시간
    var totalDuration: TimeInterval   // 전체 글자 수 포함한 전체 시간

    // spring 애니메이션: 글자의 y 이동 효과
    var spring: Spring {
        .snappy(duration: elementDuration - 0.05, extraBounce: 0.4)
    }

    // Animatable 연동
    // elapsedTime이 애니메이션되는 값
    var animatableData: Double {
        get { elapsedTime }
        set { elapsedTime = newValue }
    }

    init(elapsedTime: TimeInterval, elementDuration: Double = 0.4, totalDuration: TimeInterval) {
        self.elapsedTime = min(elapsedTime, totalDuration)
        self.elementDuration = min(elementDuration, totalDuration)
        self.totalDuration = totalDuration
    }


    func draw(layout: Text.Layout, in context: inout GraphicsContext) {
        for run in layout.flattenedRuns {   // run = 동일 스타일의 텍스트 묶음
            if run[EmphasisAttribute.self] != nil { // EmphasisAttribute 일 때

                // 각 글자간의 애니메이션 시작 딜레이 계산
                let delay = elementDelay(count: run.count)

                for (index, slice) in run.enumerated() {
                    let timeOffset = TimeInterval(index) * delay

                    // index별로 아직 도달하지 않은 경우 0 → elementDuration 범위로 계산
                    let elementTime = max(0, min(elapsedTime - timeOffset, elementDuration))

                    var copy = context
                    draw(slice, at: elementTime, in: &copy) // 각 글자를 개별 애니메이션
                }

            } else {
                // EmphasisAttribute가 없으면 전체 run을 단순 페이드인
                var copy = context
                copy.opacity = UnitCurve.easeIn.value(at: elapsedTime / 0.2)
                copy.draw(run)
            }
        }
    }


    // EmphasisAttribute 일 때, 적용할 애니메이션
    func draw(_ slice: Text.Layout.RunSlice, at time: TimeInterval, in context: inout GraphicsContext) {
        // Calculate a progress value in unit space for blur and
        // opacity, which derive from `UnitCurve`.
        let progress = time / elementDuration

        let opacity = UnitCurve.easeIn.value(at: 1.4 * progress)

        let blurRadius =
            slice.typographicBounds.rect.height / 16 *
            UnitCurve.easeIn.value(at: 1 - progress)

        // The y-translation derives from a spring, which requires a
        // time in seconds.
        let translationY = spring.value(
            fromValue: -slice.typographicBounds.descent,
            toValue: 0,
            initialVelocity: 0,
            time: time)

        context.translateBy(x: 0, y: translationY)
        context.addFilter(.blur(radius: blurRadius))
        context.opacity = opacity
        context.draw(slice, options: .disablesSubpixelQuantization)
    }


     func elementDelay(count: Int) -> TimeInterval {
        let count = TimeInterval(count)
        let remainingTime = totalDuration - count * elementDuration

        return max(remainingTime / (count + 1), (totalDuration - elementDuration) / count)
    }



}



✨ Transition 채택



위에서 만든 랜더러 지정과 함께, 해당 트랜잭션에 설정될 애니메이션을 linear 덮어씌운다.



이후, 밖에서는 이 트랜지션만 적용해주면 끝

struct TextTransition: Transition {

    static var properties: TransitionProperties {
        TransitionProperties(hasMotion: true)
    }

    func body(content: Content, phase: TransitionPhase) -> some View {
        let duration = 0.9
        let elapsedTime = phase.isIdentity ? duration : 0

        let renderer = AppearanceEffectRenderer(
            elapsedTime: elapsedTime,
            totalDuration: duration
        )

        content.transaction { transaction in
            if !transaction.disablesAnimations {
                // elapsedTime이 선형으로 증가하도록 지정
                transaction.animation = .linear(duration: duration)
            }
        } body: { view in
            view.textRenderer(renderer)
        }
    }
}

• properties는 커스텀 Transition이 가지고 있는 “특성(정보)“을 SwiftUI에게 알려주는 역할





✅ TextAttribute 구현체 만들기

뷰에 표시하고, Render의 draw함수에서 지정한 TextLayout의 Run이 해당 TextAttribute를
갖고 있는 지 확인할 때 씀



텍스트 랜더러가 조회하는 값이라고 한다.



struct EmphasisAttribute: TextAttribute {}



🎨 뷰에 적용하기

#Preview("Text Transition") {
    @Previewable @State var isVisible: Bool = true

    VStack {
        GroupBox {
            // 토글을 켜고 끄면 isVisible이 true/false로 애니메이션되며
            // 아래의 텍스트가 Transition을 통해 나타남/사라짐
            Toggle("Visible", isOn: $isVisible.animation())
        }

        Spacer()

        if isVisible {
            // "Visual Effects" 텍스트에 커스텀 속성을 부여함
            // 이 속성을 가진 텍스트는 AppearanceEffectRenderer에서
            // 글자 단위 애니메이션 대상이 됨
            let visualEffects = Text("Visual Effects")
                .customAttribute(EmphasisAttribute()) // 애니메이션 대상(TextAttribute) 표시
                .foregroundStyle(.pink)
                .bold()

            // 최종 조합된 텍스트
            Text("Build \(visualEffects) with SwiftUI 🧑‍💻")
                .font(.system(.title, design: .rounded, weight: .semibold))
                .frame(width: 250)
                // TextTransition 적용
                .transition(TextTransition())
        }

        Spacer()
    }
    .multilineTextAlignment(.center)
    .padding()
}

---

🎨 Metal shaders



사실 이번 영상에서 가장 충격을 받은 파트다..

메탈 진지하게 시작해볼까 고민 중...



💬 소개

iOS 17부터 SwiftUI에는 더욱 세밀한 제어를 제공하는 강력한 그래픽 API가 있다.

바로 셰이더다



🧩 역할

• 셰이더는 다양한 렌더링 효과를 기기의 GPU에서 바로 계산하는 작은 프로그램
• 성능은 유지하면서 나만의 놀라운 시각 효과를 만들 수 있다.



✨ 특징

• GPU 프로그래밍 특성으로, swift로 셰이더를 만들 수는 없음
• Metal Shading Language로 작성됨



✅ 사용

• Metal을 이용해 Shader 파일을 만든다.
• view.layerEffect 함수를 통해 shader를 적용한다.
• SwiftUI View의 각 픽셀에 대한 shader를 GPU에서 실행



🤖 예제 코드 분석



UIKit부터 Metal까지 내려가는 흐름를 살펴보면, 결국 Metal에서 사용될 계산 파라미터를
계속 어디서 생성해서 전달하는 형태, 터치 좌표는 UIKit을 통해서, 진행시간은 keyframeAnimator를

통해 전달하고 있다.



Gesture

extension View {
  func onPressingChanged(_ action: @escaping (CGPoint?) -> Void) -> some View {
    modifier(SpatialPressingGestureModifier(action: action))
  }
}

struct SpatialPressingGestureModifier: ViewModifier {
  var onPressingChanged: (CGPoint?) -> Void

  @State var currentLocation: CGPoint?

  init(action: @escaping (CGPoint?) -> Void) {
    self.onPressingChanged = action
  }

  func body(content: Content) -> some View {
    let gesture = SpatialPressingGesture(location: $currentLocation)

    content
      .gesture(gesture)
      .onChange(of: currentLocation, initial: false) { _, location in
        onPressingChanged(location)
      }
  }
}

struct SpatialPressingGesture: UIGestureRecognizerRepresentable {
  final class Coordinator: NSObject, UIGestureRecognizerDelegate {
    @objc
    func gestureRecognizer(
      _ gestureRecognizer: UIGestureRecognizer,
      shouldRecognizeSimultaneouslyWith other: UIGestureRecognizer
    ) -> Bool {
      true
    }
  }

  @Binding var location: CGPoint?

  func makeCoordinator(converter: CoordinateSpaceConverter) -> Coordinator {
    Coordinator()
  }

  func makeUIGestureRecognizer(context: Context) -> UILongPressGestureRecognizer {
    let recognizer = UILongPressGestureRecognizer()
    recognizer.minimumPressDuration = 0
    recognizer.delegate = context.coordinator

    return recognizer
  }

  func handleUIGestureRecognizerAction(
    _ recognizer: UIGestureRecognizerType, context: Context
  ) {
    switch recognizer.state {
    case .began:
      location = context.converter.localLocation
    case .ended, .cancelled, .failed:
      location = nil
    default:
      break
    }
  }
}



Ripple(SwiftUI)

/// A modifer that performs a ripple effect to its content whenever its
/// trigger value changes.
struct RippleEffect<T: Equatable>: ViewModifier {
  var origin: CGPoint
  var duration: TimeInterval { 3 }
  var trigger: T

  init(at origin: CGPoint, trigger: T) {
    self.origin = origin
    self.trigger = trigger
  }

  func body(content: Content) -> some View {
    let origin = origin
    let duration = duration

    content.keyframeAnimator(
      initialValue: 0,
      trigger: trigger
    ) { view, elapsedTime in
      view.modifier(RippleModifier(
        origin: origin,
        elapsedTime: elapsedTime,
        duration: duration
      ))
    } keyframes: { _ in
      MoveKeyframe(0)
      LinearKeyframe(duration, duration: duration)
    }
  }
}

/// A modifier that applies a ripple effect to its content.
struct RippleModifier: ViewModifier {
  var origin: CGPoint

  var elapsedTime: TimeInterval

  var duration: TimeInterval

  var amplitude: Double = 12
  var frequency: Double = 15
  var decay: Double = 8
  var speed: Double = 1200

  func body(content: Content) -> some View {
    let shader = ShaderLibrary.Ripple(
      .float2(origin),
      .float(elapsedTime),

      // Parameters
      .float(amplitude),
      .float(frequency),
      .float(decay),
      .float(speed)
    )

    let maxSampleOffset = maxSampleOffset
    let elapsedTime = elapsedTime
    let duration = duration

    content.visualEffect { view, _ in
      view.layerEffect(
        shader,
        maxSampleOffset: maxSampleOffset,
        isEnabled: 0 < elapsedTime && elapsedTime < duration
      )
    }
  }

  var maxSampleOffset: CGSize {
    CGSize(width: amplitude, height: amplitude)
  }
}





Ripple(Metal)

// Insert #include <metal_stdlib>
#include <SwiftUI/SwiftUI.h>
using namespace metal;

[[ stitchable ]]
half4 Ripple(
    float2 position,
    SwiftUI::Layer layer,
    float2 origin,
    float time,
    float amplitude,
    float frequency,
    float decay,
    float speed
) {
    // The distance of the current pixel position from `origin`.
    float distance = length(position - origin);
    // The amount of time it takes for the ripple to arrive at the current pixel position.
    float delay = distance / speed;

    // Adjust for delay, clamp to 0.
    time -= delay;
    time = max(0.0, time);

    // The ripple is a sine wave that Metal scales by an exponential decay
    // function.
    float rippleAmount = amplitude * sin(frequency * time) * exp(-decay * time);

    // A vector of length `amplitude` that points away from position.
    float2 n = normalize(position - origin);

    // Scale `n` by the ripple amount at the current pixel position and add it
    // to the current pixel position.
    //
    // This new position moves toward or away from `origin` based on the
    // sign and magnitude of `rippleAmount`.
    float2 newPosition = position + rippleAmount * n;

    // Sample the layer at the new position.
    half4 color = layer.sample(newPosition);

    // Lighten or darken the color based on the ripple amount and its alpha
    // component.
    color.rgb += 0.3 * (rippleAmount / amplitude) * color.a;

    return color;
}



최종 적용 View(SwiftUI)

마지막에 영상에서 강조한 점은, RippleModifer쪽에 상수로 박혀있는 다양한 값들이 있다.

• amplitude
• frequency 등..

이런 값들을 찾을 때는, 디버그 UI를 가는걸 만들어서 찾아내는 방식을 강조한다.



아래 사진을 참고, 왼쪽은 실제 효과, 오른쪽은 디버그 UI를 나타낸다.

#Preview("Ripple") {
  @Previewable @State var counter: Int = 0
  @Previewable @State var origin: CGPoint = .zero

  VStack {
    Spacer()

    Image("palm_tree")
      .resizable()
      .aspectRatio(contentMode: .fit)
      .clipShape(RoundedRectangle(cornerRadius: 24))
      .onPressingChanged { point in
        if let point {
          origin = point
          counter += 1
        }
      }
      .modifier(RippleEffect(at: origin, trigger: counter))
      .shadow(radius: 3, y: 2)

    Spacer()
  }
  .padding()
}

#Preview("Ripple Editor") {
  @Previewable @State var origin: CGPoint = .zero
  @Previewable @State var time: TimeInterval = 0.3
  @Previewable @State var amplitude: TimeInterval = 12
  @Previewable @State var frequency: TimeInterval = 15
  @Previewable @State var decay: TimeInterval = 8

  VStack {
    GroupBox {
      Grid {
        GridRow {
          VStack(spacing: 4) {
            Text("Time")
            Slider(value: $time, in: 0 ... 2)
          }
          VStack(spacing: 4) {
            Text("Amplitude")
            Slider(value: $amplitude, in: 0 ... 100)
          }
        }
        GridRow {
          VStack(spacing: 4) {
            Text("Frequency")
            Slider(value: $frequency, in: 0 ... 30)
          }
          VStack(spacing: 4) {
            Text("Decay")
            Slider(value: $decay, in: 0 ... 20)
          }
        }
      }
      .font(.subheadline)
    }

    Spacer()

    Image("palm_tree")
      .resizable()
      .aspectRatio(contentMode: .fit)
      .clipShape(RoundedRectangle(cornerRadius: 24))
      .modifier(RippleModifier(
        origin: origin,
        elapsedTime: time,
        duration: 2,
        amplitude: amplitude,
        frequency: frequency,
        decay: decay
      ))
      .shadow(radius: 3, y: 2)
      .onTapGesture {
        origin = $0
      }

    Spacer()
  }
  .padding(.horizontal)
}

---

출처

https://developer.apple.com/videos/play/wwdc2024/10151/

Create custom visual effects with SwiftUI - WWDC24 - Videos - Apple Developer



https://developer.apple.com/documentation/swiftui/view/scrolltransition(_:axis:transition:)

scrollTransition(_:axis:transition:) | Apple Developer Documentation

https://developer.apple.com/documentation/swiftui/visualeffect

VisualEffect | Apple Developer Documentation

https://developer.apple.com/documentation/swiftui/transition

Transition | Apple Developer Documentation

https://developer.apple.com/documentation/swiftui/textrenderer

TextRenderer | Apple Developer Documentation
